防腐螺旋鋼管的防腐符合“防腐效果好”“無污染”“無溶劑”“省能源”“經(jīng)濟性”好的原則。

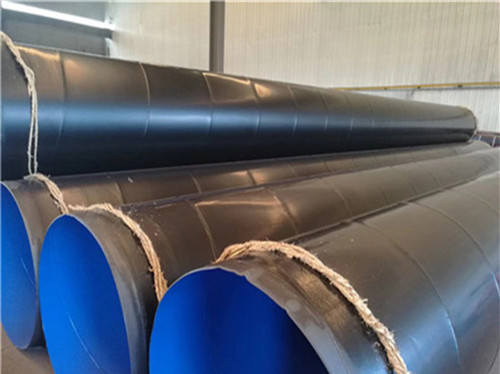

外PE內(nèi)EP防腐管道內(nèi)壁光滑，輸送相同流量的介質(zhì)，口徑可以降低一個級別。外涂層涂覆采用高壓擠出纏繞工藝，圖層堅韌耐磨，抗沖擊性及抗彎曲性優(yōu)良，能有效防止施工中的機械損壞及使用過程中的植物根系和土壤環(huán)境應(yīng)力的損壞。

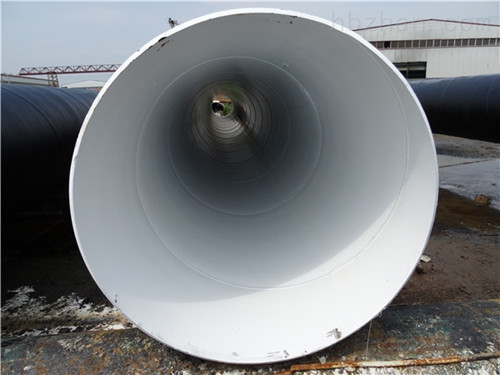

給水管道內(nèi)壁IPN8710系列防腐涂料是一種蓖麻型聚氨脂和聚取代乙烯互穿網(wǎng)絡(luò)合成的高分子防腐涂料，也是橡膠網(wǎng)絡(luò)與塑料網(wǎng)絡(luò)互相貫穿形成的能產(chǎn)生協(xié)同效應(yīng)的互穿網(wǎng)絡(luò)聚合物;具有高強度，高韌性，耐沖磨，耐老化，耐酸堿鹽腐蝕，附著力強，無毒自來水飲水管道防腐鋼管廠家，不溶于水、汽油、煤油等，無毒和不燃燒等優(yōu)良性能。該防腐涂料用途廣泛，不但適用于鋼材防腐，對混凝土、木材等非金屬構(gòu)件也能應(yīng)用。

冷纏帶防腐鋼管工藝介紹：
   1、配制方法：將涂料徹底攪拌至桶底無沉積物，在攪拌狀態(tài)下按漆:固化劑為10:1(重量比)加入專用固化劑并攪拌均勻，配制好的涂料放置10～15分鐘后使用。

  　2、表面處理要求：鋼鐵結(jié)構(gòu)，基材處理要求達(dá)到除銹標(biāo)準(zhǔn)Sa2.5級，或采用手工除銹；也可采用化學(xué)除銹，要求達(dá)到無油、無銹、無異物，干燥清潔，除銹后的鋼鐵基體表面須在4小時內(nèi)涂裝底漆。

    3、施工注意點：鋼鐵表面的焊縫須達(dá)到表面無棱角、光滑、無焊瘤、無毛刺。如果焊縫高于2mm，則用底漆和滑石粉調(diào)成粘度適宜的膩子，在底漆表面干后抹在焊縫兩側(cè)，并刮平，使其成為過渡曲面，避免纏玻璃布時出現(xiàn)真空；進行厚涂施工時，以不流淌為宜，配制時一般不必加入稀釋劑，但若環(huán)境溫度過低，粘度較大時，可添加稀釋劑1%～5%，同時適當(dāng)增加固化劑；施工時，須注意天氣和溫度的變化，雨、霧、雪天或相對濕度大于80%時，不宜施工；

    4、理論涂布消耗量：如果不考慮實際施工時的涂裝環(huán)境、涂裝方法、涂裝技術(shù)、表面狀況及結(jié)構(gòu)、形狀、表面積大小等的影響，每平方米一般消耗涂料量約為：輕型級：底漆0.23kg/㎡，面漆0.36kg/㎡；普通級：底漆0.24kg/㎡，面漆0.5kg/㎡；中等級：底漆0.25kg/㎡，面漆0.75kg/㎡；加強級：底漆0.26kg/㎡，面漆0.88kg/㎡；特加強級：底漆0.27kg/㎡，面漆1.11kg/㎡。
