產(chǎn)品介紹
友誠(chéng)管業(yè)，以品質(zhì)求發(fā)展，以口碑做市場(chǎng)
全國(guó)服務(wù)熱線
法蘭焊接涂塑鋼管雙密封
> 涂塑鋼管 > 給水涂塑復(fù)合鋼管
給排水管道工程
雙密封法蘭連接
在常規(guī)的管道防腐連接方式中，焊接連接是常用的連接方式。但是焊接過(guò)程中，焊縫周?chē)膬?nèi)防腐層因?yàn)楹附痈邷赜绊懞苋菀自斐善茐模绕涫切】趶焦艿纼?nèi)防腐層遭到焊接的破壞之后，很難進(jìn)行二次焊口補(bǔ)口。如何在管道連接過(guò)程中對(duì)內(nèi)焊縫進(jìn)行防腐，一直制約了管道內(nèi)防腐的質(zhì)量。 &
13703173800立 即 詢(xún) 價(jià)
在常規(guī)的管道防腐連接方式中，焊接連接是常用的連接方式。但是焊接過(guò)程中，焊縫周?chē)膬?nèi)防腐層因?yàn)楹附痈邷赜绊懞苋菀自斐善茐�，尤其是小口徑管道�?nèi)防腐層遭到焊接的破壞之后，很難進(jìn)行二次焊口補(bǔ)口。如何在管道連接過(guò)程中對(duì)內(nèi)焊縫進(jìn)行防腐，一直制約了管道內(nèi)防腐的質(zhì)量。
雙密封法蘭焊接連接工藝彌補(bǔ)了以上的施工缺陷。雙密封法蘭焊接連接方式，可以有效的保護(hù)焊縫，不會(huì)對(duì)管道內(nèi)防腐造成破壞，尤其是小口徑防腐管道。這種連接方式保證了管道內(nèi)防腐層質(zhì)量，延長(zhǎng)了防腐管道的使用壽命。

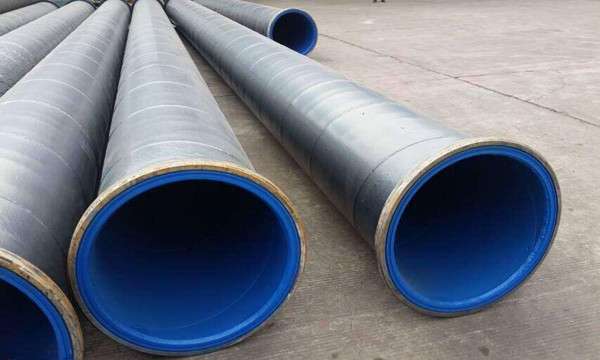

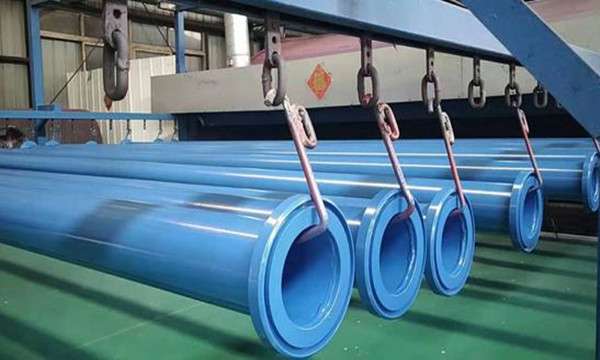

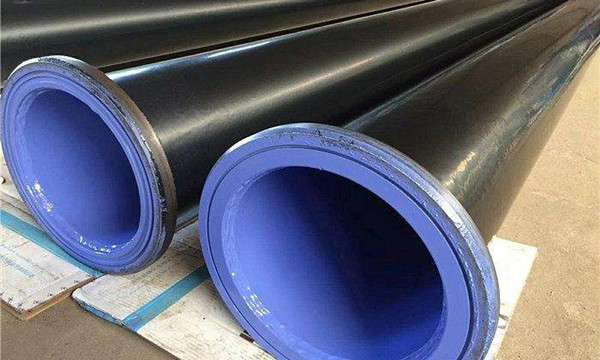

雙密封法蘭連接涂塑鋼管（外聚乙烯內(nèi)環(huán)氧涂塑）
（1）適用領(lǐng)域：這種連接工藝常用于化學(xué)工程、石油工程、燃?xì)廨斔凸こ�、市政工程中管徑小于等于DN500碳鋼管道焊接。
（2）原理：管道雙密封法蘭焊接，是由亮片配對(duì)的雙密封法蘭與管道進(jìn)行焊接連接，然后在兩片雙密封法蘭中間加設(shè)阻燃?jí)|片，法蘭與法蘭組對(duì)完成后，兩片雙密封法蘭進(jìn)行對(duì)口焊接。雙密封法蘭材質(zhì)是20#鋼組成，具有很好的焊接性能。
（3）采用手工鎢極惰性氣體保護(hù)焊（GTAW），手工電弧焊蓋面(SMAW)進(jìn)行焊接，通過(guò)利用雙密封法蘭的結(jié)構(gòu)特點(diǎn)，及對(duì)雙密封法蘭焊接方法的控制，因焊縫與管道內(nèi)壁間存在空間距離，焊接過(guò)程中適當(dāng)?shù)目刂坪附訜崃亢�，有效的阻止焊接熱量�?duì)管道內(nèi)防腐層的破壞。在保證焊縫質(zhì)量、焊縫強(qiáng)度前提下，有效的控制因焊接產(chǎn)生的熱量對(duì)管道內(nèi)防腐層的造成的破壞。
雙密封法蘭坡口加工采用機(jī)械方法進(jìn)行加工，因密封法蘭上焊接坡口已機(jī)加工成型，操作人員將坡口表面及周邊10mm左右焊件上的油漆、銹、垢等雜物清除干凈，焊件坡口打磨露出金屬光澤。
施工工藝流程：施工準(zhǔn)備 → 材料驗(yàn)收 → 坡口打磨 → 安裝墊片 → 配對(duì)雙密封法蘭組對(duì) → 雙密封法蘭加緊 → 打底焊接 → 雙密封預(yù)試壓 → 焊縫填充、蓋面 → 焊縫外觀檢查 → 焊縫無(wú)損檢測(cè) → 雙密封水壓試驗(yàn) →排水、干燥 → 法蘭試壓口封堵 → 管道系統(tǒng)水壓試驗(yàn) → 排水、干燥
施工工藝要點(diǎn)：
（1）雙密封法蘭鎖緊以及夾具。對(duì)口完成后，在焊接之前要對(duì)兩片密封法蘭進(jìn)行鎖緊，鎖緊時(shí)根據(jù)現(xiàn)場(chǎng)條件選擇使用液壓鉗、臺(tái)鉗、頂絲或自制裝置對(duì)其進(jìn)行鎖緊。鎖緊時(shí)根據(jù)管徑不同，采用3至5套鎖緊裝置，鎖緊裝置均布對(duì)稱(chēng)鎖緊即可。鎖緊后，兩片雙密封法蘭之間的間隙不得大于1mm。
（2）水壓試驗(yàn)：雙密封法蘭打底焊接完成后，首先進(jìn)行雙密封水壓預(yù)試驗(yàn)，試驗(yàn)壓力為管道設(shè)計(jì)壓力，穩(wěn)壓30秒合格后，排出積水，進(jìn)行焊縫填充、蓋面，待焊縫焊接完成后，進(jìn)行雙密封水壓試驗(yàn)，強(qiáng)度試驗(yàn)壓力為管道試壓壓力的1.5倍，穩(wěn)壓30秒，合格后進(jìn)行嚴(yán)密性水壓試驗(yàn)，試驗(yàn)壓力為設(shè)計(jì)壓力，穩(wěn)壓60秒，試驗(yàn)合格后，排出法蘭內(nèi)積水，對(duì)試壓口進(jìn)行焊接封堵，確保封堵質(zhì)量。
雙密封法蘭焊接連接工藝彌補(bǔ)了以上的施工缺陷。雙密封法蘭焊接連接方式，可以有效的保護(hù)焊縫，不會(huì)對(duì)管道內(nèi)防腐造成破壞，尤其是小口徑防腐管道。這種連接方式保證了管道內(nèi)防腐層質(zhì)量，延長(zhǎng)了防腐管道的使用壽命。
（1）適用領(lǐng)域：這種連接工藝常用于化學(xué)工程、石油工程、燃?xì)廨斔凸こ�、市政工程中管徑小于等于DN500碳鋼管道焊接。
（2）原理：管道雙密封法蘭焊接，是由亮片配對(duì)的雙密封法蘭與管道進(jìn)行焊接連接，然后在兩片雙密封法蘭中間加設(shè)阻燃?jí)|片，法蘭與法蘭組對(duì)完成后，兩片雙密封法蘭進(jìn)行對(duì)口焊接。雙密封法蘭材質(zhì)是20#鋼組成，具有很好的焊接性能。
（3）采用手工鎢極惰性氣體保護(hù)焊（GTAW），手工電弧焊蓋面(SMAW)進(jìn)行焊接，通過(guò)利用雙密封法蘭的結(jié)構(gòu)特點(diǎn)，及對(duì)雙密封法蘭焊接方法的控制，因焊縫與管道內(nèi)壁間存在空間距離，焊接過(guò)程中適當(dāng)?shù)目刂坪附訜崃亢�，有效的阻止焊接熱量�?duì)管道內(nèi)防腐層的破壞。在保證焊縫質(zhì)量、焊縫強(qiáng)度前提下，有效的控制因焊接產(chǎn)生的熱量對(duì)管道內(nèi)防腐層的造成的破壞。
施工工藝流程：施工準(zhǔn)備 → 材料驗(yàn)收 → 坡口打磨 → 安裝墊片 → 配對(duì)雙密封法蘭組對(duì) → 雙密封法蘭加緊 → 打底焊接 → 雙密封預(yù)試壓 → 焊縫填充、蓋面 → 焊縫外觀檢查 → 焊縫無(wú)損檢測(cè) → 雙密封水壓試驗(yàn) →排水、干燥 → 法蘭試壓口封堵 → 管道系統(tǒng)水壓試驗(yàn) → 排水、干燥
（1）雙密封法蘭鎖緊以及夾具。對(duì)口完成后，在焊接之前要對(duì)兩片密封法蘭進(jìn)行鎖緊，鎖緊時(shí)根據(jù)現(xiàn)場(chǎng)條件選擇使用液壓鉗、臺(tái)鉗、頂絲或自制裝置對(duì)其進(jìn)行鎖緊。鎖緊時(shí)根據(jù)管徑不同，采用3至5套鎖緊裝置，鎖緊裝置均布對(duì)稱(chēng)鎖緊即可。鎖緊后，兩片雙密封法蘭之間的間隙不得大于1mm。
（2）水壓試驗(yàn)：雙密封法蘭打底焊接完成后，首先進(jìn)行雙密封水壓預(yù)試驗(yàn)，試驗(yàn)壓力為管道設(shè)計(jì)壓力，穩(wěn)壓30秒合格后，排出積水，進(jìn)行焊縫填充、蓋面，待焊縫焊接完成后，進(jìn)行雙密封水壓試驗(yàn)，強(qiáng)度試驗(yàn)壓力為管道試壓壓力的1.5倍，穩(wěn)壓30秒，合格后進(jìn)行嚴(yán)密性水壓試驗(yàn)，試驗(yàn)壓力為設(shè)計(jì)壓力，穩(wěn)壓60秒，試驗(yàn)合格后，排出法蘭內(nèi)積水，對(duì)試壓口進(jìn)行焊接封堵，確保封堵質(zhì)量。
相關(guān)產(chǎn)品
- 暫無(wú)相關(guān)信息
