此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。焊劑的堆積厚度一般為25-45mm，焊劑顆粒度大、密度小時堆積厚度取Z大值，反之取Z小值;大電流、低焊速堆積厚度取Z大值，反之取Z小值，此外，夏天或空氣濕度大時，回收的焊劑應(yīng)烘干后再使用。硫裂（硫引起的裂紋）。焊接硫偏析帶很強的板材（特別是軟沸騰鋼）時硫偏析帶中的硫化物進入焊縫金屬而產(chǎn)生的裂紋。其原因是在硫偏析帶中含有低熔點的硫化鐵和鋼中存在氫氣。所以，為防止這情況產(chǎn)生，使用含硫偏析帶少的半鎮(zhèn)靜鋼或鎮(zhèn)靜鋼還明效的。

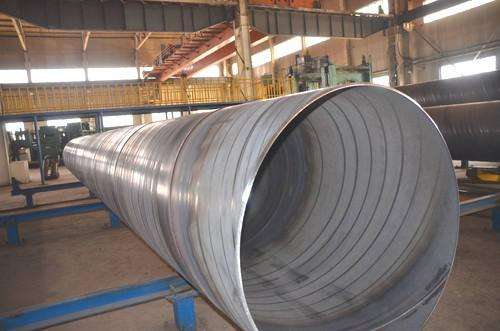

采用外控或內(nèi)控輥式成型。內(nèi)焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩(wěn)定的焊接質(zhì)量。焊完的焊縫均經(jīng)過在線連續(xù)超聲波自動傷儀檢查，保證了100%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報并噴涂標(biāo)記，生產(chǎn)工人依此隨時調(diào)整工藝參數(shù)，及時缺陷。采用空氣等離子切割機將鋼管切成單根。切成單根鋼管后，每批鋼管都要進行嚴(yán)格的首檢制度，檢查焊縫的力學(xué)性能，化學(xué)成份，溶合狀況，鋼管表面質(zhì)量以及經(jīng)過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產(chǎn)。
